Temperatura e umidade do compressor de ar: O que 75°C está realmente prevenindo?

A que temperatura o compressor "evapora" a umidade?

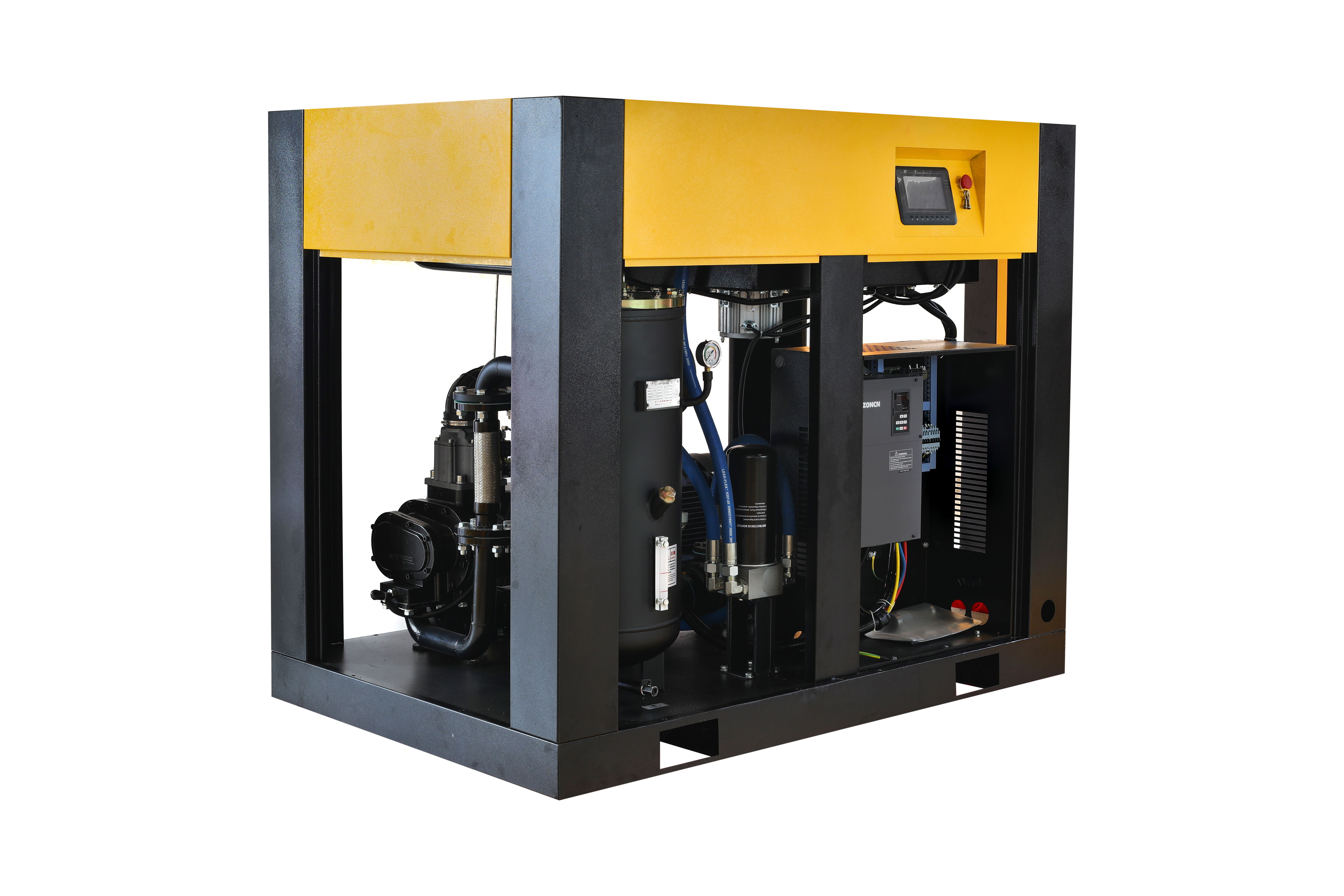

Uma temperatura estável do compressor dentro da faixa adequada é a primeira linha de defesa para a operação segura de um sistema de ar comprimido.

Muitos funcionários de manutenção e clientes compradores fazem a mesma pergunta: que temperatura o compressor de parafuso precisa atingir para evaporar a umidade do ar comprimido?

Esta questão em si contém um mal-entendido comum. O objetivo de controlar a temperatura do compressor nunca foi “secar” a água – é evitar que a água se condense na forma líquida dentro da unidade.

Assim que isto ficar claro, torna-se fácil compreender porque é que a indústria geralmente define a temperatura de funcionamento dos compressores entre 75 e 85°C e porque é que uma temperatura demasiado baixa é, na realidade, mais insidiosa e mais perigosa do que uma temperatura demasiado elevada.

Este artigo cobre quatro coisas: qual é realmente o ponto de orvalho sob pressão, como o vapor de água se comporta durante a compressão, contra o que a faixa de 75 a 85°C protege e por que a água líquida é um risco fatal em aplicações de separação de ar.

Primeiro, corrigindo um mal-entendido: o compressor não está “evaporando” a umidade

Muitas pessoas presumem que quanto mais alta a temperatura do compressor, mais facilmente a água do ar comprimido “evapora”, tornando o ar mais seco. Esse entendimento está apenas parcialmente correto. A temperatura mais alta mantém a água na forma de vapor, mas não pode fazer com que a água desapareça do ar comprimido. O vapor d’água ainda está no ar – apenas não se transformou em gotículas líquidas. Depois que o ar comprimido esfria posteriormente - passando pela tubulação, um receptor de ar ou equipamento de tratamento a jusante - o vapor d'água se condensará em água da mesma forma.

Portanto, a verdadeira função da alta temperatura do compressor é esta: durante a compressão e a separação óleo-ar, manter o vapor de água na forma de gás para que a água líquida não precipite dentro do compressor, no tanque separador de óleo ou na tubulação de óleo.

Em outras palavras, o controle de temperatura da unidade compressora evita o "acúmulo interno de água" e não o "ar seco". Para realmente remover a umidade, você precisa de equipamento de secagem posterior – secadores refrigerados, secadores dessecantes e assim por diante.

Conceito chave: o que é ponto de orvalho sob pressão? Por que não está 100°C?

Para entender a relação entre a temperatura do compressor e o vapor de água, primeiro você precisa entender o ponto de orvalho sob pressão.

À pressão atmosférica, a água ferve a 100°C – isso é do conhecimento geral. Mas num sistema de ar comprimido, a condensação do vapor de água não é determinada por 100°C, mas pela temperatura do ponto de orvalho à pressão atual.

Simplificando, ponto de orvalho de pressão é a temperatura crítica na qual o vapor de água no ar comprimido, a uma determinada pressão, começa a condensar em água líquida. Acima do ponto de orvalho, o vapor d'água permanece na forma de gás; abaixo dele, o vapor de água se condensa.

Quanto maior a pressão, menos vapor de água o ar pode reter e maior será a temperatura do ponto de orvalho. É por isso que o ponto de orvalho do ar comprimido é muito mais elevado do que nas condições ambientais – não é que a água precise de 100°C para evaporar, mas que sob condições de alta pressão, o vapor de água pode começar a condensar a apenas cinquenta ou sessenta graus Celsius.

Em uma frase: à pressão atmosférica, observe o ponto de ebulição; para ar comprimido, observe o ponto de orvalho – quanto maior a pressão, maior o ponto de orvalho e mais facilmente a água sai.

O que realmente acontece com o vapor d'água durante a compressão?

Para entender por que o controle de temperatura é importante, é útil acompanhar o ar comprimido durante todo o processo.

Etapa 1: ingestão. O ar ambiente é aspirado para o compressor, contendo uma certa quantidade de vapor d'água. O ar a 20°C e 60% de umidade relativa contém cerca de 10 gramas de água por metro cúbico.

Etapa 2: compactação. O ar é comprimido pelos rotores de parafuso, seu volume diminui drasticamente e a pressão aumenta da pressão atmosférica para cerca de 0,7–0,8 MPa. Durante a compressão, a temperatura aumenta rapidamente e, ao mesmo tempo, a densidade do vapor d'água por unidade de volume de ar se multiplica.

Etapa 3: Mistura e separação óleo-ar. Nos compressores de parafuso com injeção de óleo, o ar comprimido se mistura com o óleo lubrificante e entra no tanque separador de óleo, onde o óleo é separado e o ar continua adiante. Este estágio tem a temperatura mais alta e é também o ponto onde a prevenção da condensação do vapor de água é mais importante – porque se a condensação ocorrer aqui, a água se misturará diretamente no óleo lubrificante.

Etapa 4: Pós-resfriamento e entrega. Depois de sair do compressor, o ar comprimido passa por um pós-resfriador para esfriar e depois entra no reservatório de ar e na tubulação. À medida que a temperatura cai, grandes quantidades de vapor de água se condensam – razão pela qual a parte inferior do reservatório de ar precisa ser drenada todos os dias.

O ponto crítico é o Passo 3. Se a temperatura do compressor cair abaixo do ponto de orvalho de pressão, o vapor de água condensará prematuramente no tanque separador de óleo e na tubulação de óleo, e a água líquida se misturará diretamente no óleo lubrificante. Esta é a causa raiz da emulsificação do óleo – não é que a qualidade do óleo seja ruim, mas sim que a água entrou na unidade.

(Diagrama: As mudanças de estado do vapor de água em diferentes estágios ao longo de todo o processo de ar comprimido. Nos estágios de compressor e separação de óleo, a temperatura permanece acima do ponto de orvalho e o vapor de água permanece gasoso; nos estágios de pós-resfriamento e receptor de ar, a temperatura cai e o vapor de água condensa e é drenado.)

Contra o que exatamente a faixa de 75–85°C protege?

Com o ponto de orvalho sob pressão compreendido, o significado de 75–85°C torna-se claro.

Tomemos como exemplo a condição de operação comum de 7–8 bar (0,7–0,8 MPa): sob condições normais de admissão ambiente, o ponto de orvalho sob pressão após a compressão é aproximadamente 60–65°C .

Isso significa:

• Temperatura do compressor ≥70°C — acima do ponto de orvalho de pressão, o vapor de água permanece gasoso dentro da unidade e não condensa.
• Temperatura do compressor <65°C — próximo ou abaixo do ponto de orvalho de pressão, o vapor de água começa a condensar no tanque separador de óleo e na tubulação de óleo, e a água líquida se mistura ao óleo lubrificante.
• Temperatura do airend persistentemente <60°C — grandes quantidades de condensado se formam, o óleo emulsiona rapidamente e a lubrificação do compressor falha.

A indústria define a temperatura normal de operação entre 75 e 85°C, essencialmente para deixar um Margem de segurança de 10–20°C acima do ponto de orvalho de pressão . Esta margem absorve flutuações na temperatura ambiente, alterações de carga e variação de umidade de entrada, garantindo que a temperatura do compressor não caia abaixo do ponto de orvalho, mesmo quando as condições operacionais flutuam.

Valores de referência em diferentes pressões:

Nota: Os valores acima são valores de referência empíricos para admissão de temperatura padrão (20°C) e condições típicas de umidade; o ponto de orvalho real varia de acordo com o ambiente da sala de máquinas, temperatura de entrada, umidade e modelo da unidade.

Três mal-entendidos comuns, esclarecidos de uma vez

Mal-entendido 1: Quanto mais alta a temperatura, melhor – temperatura mais alta significa ar mais seco. A temperatura mais alta mantém apenas o vapor d'água na forma de gás; não reduz a quantidade de vapor d'água no ar. Além disso, quando a temperatura excede 95°C, o óleo lubrificante oxida e carboniza rapidamente, as vedações envelhecem e o risco de desgaste do rolamento aumenta acentuadamente. A alta temperatura não é um método de remoção de umidade – é um sinal de falha.

Mal-entendido 2: Enquanto a temperatura do compressor estiver normal, o ar comprimido não contém água. A temperatura normal do compressor apenas garante a ausência de condensação no interior da unidade. Depois de sair do compressor, o ar comprimido esfria até cerca de 40°C através do pós-resfriador e grandes quantidades de vapor de água se condensam no reservatório de ar e na tubulação. É por isso que o reservatório de ar deve ser drenado regularmente e o equipamento de secagem a jusante deve ser instalado.

Mal-entendido 3: Uma temperatura ligeiramente mais baixa no inverno não importa – apenas o calor do verão precisa de atenção. Muito pelo contrário. No inverno, as baixas temperaturas ambientes tornam mais fácil para o compressor funcionar abaixo de 70°C por longos períodos, o que na verdade aumenta a probabilidade de condensação e emulsificação de óleo. Muitas unidades desenvolvem problemas no inverno, não por causa da alta temperatura, mas porque a temperatura não consegue subir o suficiente. Na operação no inverno, preste ainda mais atenção se a temperatura do compressor permanece estável acima de 75°C.

Uma estrutura de manutenção: o que você realmente deve observar ao verificar a temperatura?

No futuro, não há necessidade de memorizar fórmulas complicadas ao verificar a temperatura do compressor – basta seguir estas quatro etapas:

Etapa 1: verifique se está na faixa normal. 75–85°C é normal; abaixo de 70°C ou acima de 90°C merece atenção.

Etapa 2: verifique a tendência da temperatura. É estável em um valor ou está aumentando continuamente? Um aumento constante geralmente significa um radiador entupido ou uma válvula termostática com defeito; uma leitura persistentemente baixa geralmente significa que a válvula termostática está presa aberta ou o óleo está desviando totalmente do compressor.

Etapa 3: verifique a correlação com a carga. O aumento da temperatura sob carga e a queda sob descarga é normal. Se a temperatura subir em vez de cair após o descarregamento, ou não subir após o carregamento, o sistema termostático está com problema.

Etapa 4: verifique a condição do óleo. Verifique regularmente o visor de óleo quanto a escurecimento, emulsificação ou espuma. A emulsificação do óleo é uma evidência direta de intrusão interna de água, indicando que a temperatura da unidade compressora está baixa há muito tempo ou que a válvula termostática falhou.

Lembre-se de um princípio fundamental: a temperatura não é melhor quanto mais alta, nem mais segura quanto mais baixa - permanecer estável dentro da faixa segura acima do ponto de orvalho é o objetivo .

Aplicações de separação de ar: por que a água líquida é um risco fatal?

Para clientes de equipamentos de separação de ar, controlar a temperatura do compressor não envolve apenas proteger o compressor em si – está diretamente ligado à segurança do sistema de separação de ar a jusante.

O núcleo de uma unidade de separação de ar é o adsorvedor de peneira molecular e a coluna de destilação. Antes de o ar comprimido entrar na unidade de separação de ar, ele deve passar por um rigoroso pré-resfriamento e purificação para remover a água e o dióxido de carbono até níveis extremamente baixos.

Se a temperatura da extremidade compressora estiver baixa e a água líquida precipitar dentro da unidade, esta água viaja a jusante com o ar comprimido:

• Contaminação da peneira molecular: A água líquida que entra no adsorvedor molha diretamente a peneira molecular, reduzindo drasticamente sua capacidade de adsorção e, em casos graves, fazendo com que a peneira se pulverize e falhe.
• Aumento da carga no sistema de pré-resfriamento: Grandes volumes de água líquida que entram na torre de resfriamento de ar da caixa fria excedem a capacidade projetada do sistema de pré-resfriamento, fazendo com que a temperatura do ar de saída e o teor de umidade excedam os limites.
• Ameaçando a segurança da coluna de destilação: A umidade que entra na caixa fria pode congelar dentro dos trocadores de calor e da coluna de destilação, bloqueando as passagens e, em casos graves, causando o desligamento da planta ou até mesmo danificando a caixa fria.

Portanto, para clientes de separação de ar, manter a temperatura do compressor estável entre 75 e 85°C não é um parâmetro operacional negociável — é a primeira linha de defesa que protege toda a planta de separação de ar a jusante .

(Diagrama: Em um sistema de separação de ar, os principais pontos de risco para água líquida estão concentrados na saída do compressor e na entrada da peneira molecular. Uma vez que a água líquida entra no adsorvedor, ela causa diretamente a falha da peneira molecular, ameaçando a operação de toda a planta de separação de ar.)

Voltando à pergunta original: a que temperatura o compressor "evapora" a umidade?

A resposta é: o compressor não precisa “evaporar” a umidade – ele só precisa manter a temperatura acima do ponto de orvalho de pressão, para que o vapor de água não se condense dentro da unidade. Para uma unidade padrão de 7–8 bar, essa temperatura é de 75–85°C.

A verdadeira remoção da umidade do ar comprimido depende de secadores refrigerados a jusante, secadores dessecantes e drenagem do receptor de ar. A alta temperatura do airend não consegue fazer isso e não deveria ser esperado que o fizesse.

Para a equipe de manutenção, compreender o mecanismo por trás de “qual temperatura” é mais importante do que o número em si: a relação entre temperatura e ponto de orvalho, a correlação entre carga e temperatura e a ligação entre condição do óleo e temperatura . Entenda essas três camadas e falhas de alta e baixa temperatura poderão ser diagnosticadas rapidamente.

Para clientes de separação de ar, uma temperatura estável do compressor é a primeira camada de garantia para a operação estável de toda a planta a jusante.
